（2020年7月起实施）

一、弱电机房及环境要求

1. 弱电机房必须避开易燃易爆的建筑物，不宜设在低洼地区，必须考虑防汛措施；

2. 弱电机房不宜设置吊顶，室内装修材料应采用非燃烧材料，不得使用木地板、木护墙及可燃窗帘；

3. 排水管、排污管、煤气管、电力管线等与通信无关的管线不得穿越弱电机房；

4. 弱电机房内不准堆放易燃易爆物品，应保持机房内干净整洁无杂物；

5. 弱电机房内必须配备足够的灭火器材；

6. 弱电汇聚机房的面积不小于10M²，最低处不低于2.6M，要满足现场人员的维护需要；

7. 弱电接入机房安置1个机柜时，面积不少于4平米，每增加1个机柜，则需增加2个平米；其中最窄处不得小于2米、最低处不得低于2.6米，要满足现场人员的维护需要；

8. 需安装门禁并接入一卡通系统；

9. 弱电机房内需安装监控设备；

10. 需安装排气扇或空调，选用的空调设备最好具备断电自复功能；

11. 有条件时，应安装环境与电力监控设备。

二、强电要求

1. 要求提供独立的可靠市电，机房照明和机柜电源都需从楼宇主配电柜单独接入，不得与其他设备、插座等共用；

2. 机柜电源需独立排线，使用标准的防雷、防浪涌PDU电源插座，不得使用普通民用插座及拖线板。推荐品牌：公牛、突破、安普康（AMPCOM）、飞利浦等；

3. 为了确保设备的安全，必须配置防雷装置及漏电保护装置；

4. 弱电机房内如配置蓄电池应安装低电压保护装置；如配置UPS电源，应有断电自启功能；

5. 电源线的布放可采用穿线管、行线架、线槽内布放，或采用明敷方式，不得随意地放在地上。每路电源线中间不得有接头。电源线应与通信线缆分开布放；如无条件分开时，电源线应穿金属管或采用铠装电缆；

6. 楼道交换机应安装在有源配线箱内，每只有源配线箱内必须配置220V/10A三眼插座，插座必须符合插线板新国标GB2099-2015；

7. 楼道交换机需配备专用的电源插座，不允许电源接线板复接，且必须接地，接地电阻参照规范要求；

8. 弱电机房必须有接地，最好有专用接地盒，接地电阻参照规范要求。

三、弱电要求

1. 布线系统必须选用网络管理中心认可的布线产品，包括线缆、连接硬件、接插件跳线、连接线等。敷设在室外的线缆，必须采用防水线缆；

2. 楼内垂直布线：单模光缆；

3. 楼层水平布线：单模光缆/6类网线（长度勿超过米）；

4. 电话、有线网、无线网、视频监控全部单独布线、单独配架、线缆颜色明显区分，并用打印标签予以区分；严禁将网线拨开、分离出线缆用于电话线；

5. 所有缆线均需一根到底，中间不得有接头；

6. 楼宇内线路缆线布线合理、整齐、规范，面板及模块均应有去向标志；

7. 接入用光纤必须采用单模光纤，不得使用多模光纤，芯数为4的倍数，确定每4芯光纤收容的用户数，其中2芯光纤作为当前工程使用，另2芯作为备用。空纤须提供测试数据；

8. 楼宇内敷设的光缆，必须符合上海电信本地网光缆验收的相关规定；

9. 弱电机房和楼道光纤应敷设在PXC3型行线槽内，线槽到机架走线时要有护套线保护；

10. 提供楼宇内相关的线缆系统图纸、管道图纸及使用信息表。

四、机柜与配架

1. 高度允许的情况下，尽量采用42U标准机柜:60CM（宽）X60CM（深）X200CM（高）；

2. 机柜安装应考虑维护、维修便利，机柜正面距墙面距离不得少于80CM，其余各面距墙面距离不得少于60CM；

3. 光缆配架需使用优质配架，耦合器（接口）使用LC，推荐品牌：Rosenberger(罗森博格)；

4. RJ45网线配架（含电话使用的网络布线）需使用优质6类配架，推荐品牌：AMP安普、Rosenberger(罗森博格)；

5. 配架上每个端口需明确标明编号，编号格式：房间号-数字编号，例如201-01；在房间端口面板上也需有相应编号；每个配架需在弱电柜门板上张贴端口编号表；

6. 光纤跳线尽量采用铠甲跳纤，以避免鼠患；

7. 网络跳线应根据用途，用不同颜色予以区分：

    交换机等网络设备之间互联：黄色，尽量用光纤；

    一卡通：绿色；

    视频监控：蓝色；

    无线网：浅蓝色；

    服务器：红色；

    普通用户上网（有线）：灰色/白色；

8. 光跳纤、网络跳线应根据实际需要长度、尽量短，并整理、捆扎整齐，严禁随意垂挂；

9. 所有布线需经测试，提供测试报告，需符合GB+50312-2007+综合布线工程验收规范。建议采用FLUKE(福禄克)测试通过。

五、设备要求

1. 机架及设备安装位置符合《通信设备安装抗震设计规范》YD5059-98的相应规定；

2. 机架、设备接地符合标准；

3. 机架内走线要整理整齐扎好；

4. 光纤跳接走线规范（一般机架至ODB间光纤要求有套管保护）；

5. 上联光纤及设备间光纤（或网线）要有吊牌（一面写本端设备端口，一面写对端设备端口）；

6. 设备要求贴设备编号标签；

7. 设备配置数据（例如设备名、VLAN、管理IP、端口等）符合标准；

8. 光功率大于-20dbm。

六、资料要求

1. 必须提供弱电工程设计图纸、光纤链路表、网络布线图、上联及ODF跳纤等基础设施资料清单；

2. 必须提供接入点的IP地址段与上联设备、各种交换机设备LAN接入表、端口分配表以及网络交换机端口编号和房间号的对应关系表；

3. 必须提供电源、空调等的设备清单；

4. 弱电机房、楼道E型箱及布放线缆的配线箱的锁匙功能完备，数量完整；

5. 缆线测试报告；光缆与网线需提供FLUKE测试报告。

七、扩展要求

1. 涉及弱电间新建、改造、整改、零星布线等施工，均应向信息办报备，并提供施工方案；

2. 施工结束后均应在弱电间张贴施工铭牌，需包含工程名称、主管实施单位、与弱电有关的施工内容、提供的设备、缆线、保修期限、维护人员联系方式；

附件1：Fluke测试报告要求

1. 需提供FLUKE的原始数据文件(.flw)；

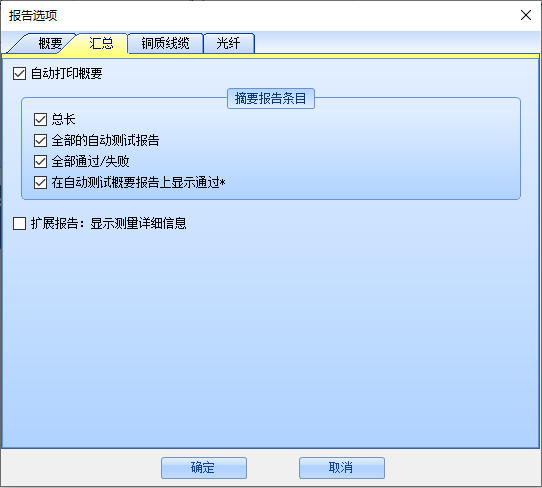

2. 需提供导出的PDF文件，需包含汇总，参数设置如下（选项->报告->汇总，以LINKWARE 9.3为例）：

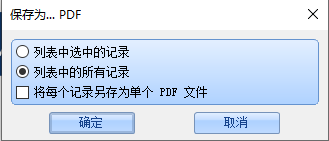

导出PDF是全部线缆，即选“列表中的所有记录”：

附件2：

同济大学校园网弱电机房验收报告
